在海洋工程、濱海建筑、沿海化工等高鹽霧環(huán)境中，不銹鋼的耐蝕性直接決定設(shè)備與構(gòu)件的服役壽命。316與316L不銹鋼同屬鉬合金化奧氏體不銹鋼，核心差異僅在于碳含量控制（316碳含量≤0.08%，316L碳含量≤0.03%），但這一細(xì)微差別在鹽霧侵蝕下會(huì)被持續(xù)放大，最終導(dǎo)致壽命分化。本文結(jié)合ASTM標(biāo)準(zhǔn)鹽霧試驗(yàn)數(shù)據(jù)與實(shí)際工程案例，從腐蝕機(jī)制、性能對(duì)比、壽命影響因素三個(gè)維度展開分析，明確兩者的應(yīng)用邊界。
一、核心差異根源：碳含量對(duì)腐蝕抗性的底層影響
316與316L的耐鹽霧性能差異，本質(zhì)是碳含量調(diào)控下的“晶間腐蝕敏感性”差異，其影響鏈條可概括為：碳含量→焊接熱影響區(qū)碳化物析出→晶界貧鉻→鈍化膜穩(wěn)定性→耐鹽霧能力。
316不銹鋼在焊接或300-800℃高溫服役時(shí)，晶界處的碳會(huì)與鉻結(jié)合析出Cr??C?碳化物，導(dǎo)致晶界區(qū)域鉻含量降至12%以下（鈍化膜形成臨界值），形成“貧鉻區(qū)”。鹽霧環(huán)境中的氯離子（Cl?）會(huì)優(yōu)先攻擊貧鉻區(qū)，破壞鈍化膜完整性，引發(fā)晶間腐蝕與點(diǎn)蝕的協(xié)同作用。而316L通過嚴(yán)格控制碳含量（≤0.03%），從源頭抑制了碳化物析出，即使經(jīng)過焊接或高溫處理，晶界仍能維持足夠鉻含量，鈍化膜始終保持穩(wěn)定，為鹽霧環(huán)境提供持續(xù)防護(hù)。
需要強(qiáng)調(diào)的是，這種差異在非焊接狀態(tài)下表現(xiàn)微弱，但在工程中普遍存在的焊接結(jié)構(gòu)件上會(huì)被急劇放大，成為壽命差異的核心誘因。
二、耐鹽霧腐蝕性能：試驗(yàn)數(shù)據(jù)的量化對(duì)比
基于ASTM B117（中性鹽霧NSS）、ASTM G85（酸性鹽霧AASS）標(biāo)準(zhǔn)試驗(yàn)，結(jié)合模擬海洋大氣的循環(huán)鹽霧試驗(yàn)，兩者的耐蝕性能差異可通過腐蝕速率、點(diǎn)蝕程度、鈍化膜完整性三個(gè)指標(biāo)量化：
（一）中性鹽霧（NSS）試驗(yàn)：基礎(chǔ)耐蝕性對(duì)比

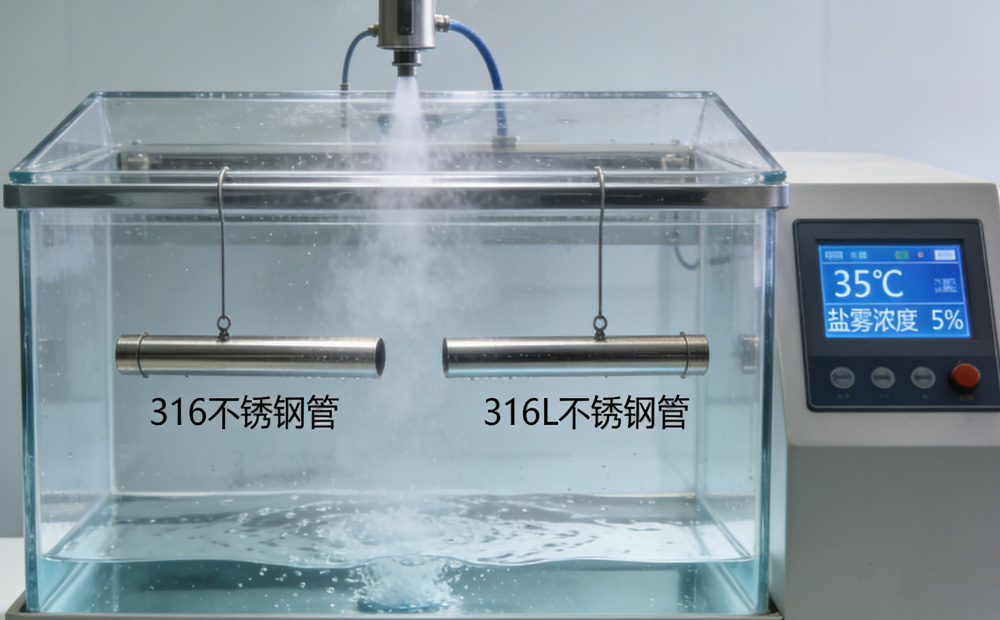

在5%氯化鈉溶液、35℃恒溫的中性鹽霧環(huán)境中，非焊接狀態(tài)下，316與316L的初期耐蝕性接近——前200小時(shí)均無明顯腐蝕，鈍化膜完好。但200小時(shí)后，316表面開始出現(xiàn)零星點(diǎn)蝕（點(diǎn)蝕直徑≤0.1mm），400小時(shí)后點(diǎn)蝕面積占比達(dá)3%-5%；而316L在600小時(shí)后仍無明顯點(diǎn)蝕，僅邊緣出現(xiàn)輕微變色。
焊接狀態(tài)下差異呈指數(shù)級(jí)擴(kuò)大：316焊接試樣在150小時(shí)后，焊縫熱影響區(qū)出現(xiàn)連續(xù)點(diǎn)蝕帶，400小時(shí)后腐蝕速率升至0.08mm/年；316L焊接試樣在600小時(shí)后焊縫區(qū)域仍無點(diǎn)蝕，腐蝕速率穩(wěn)定在0.01mm/年以下，僅為316的1/8。
（二）酸性鹽霧（AASS）試驗(yàn)：嚴(yán)苛環(huán)境的耐受能力
在含0.26%硫酸的酸性鹽霧環(huán)境中（模擬沿海工業(yè)大氣），兩者的差異更早顯現(xiàn)：非焊接316在80小時(shí)后出現(xiàn)點(diǎn)蝕，316L則延遲至200小時(shí)；焊接316在50小時(shí)后焊縫即出現(xiàn)晶間腐蝕裂紋，150小時(shí)后試樣因腐蝕穿孔失效；而316L焊接試樣在300小時(shí)后仍保持結(jié)構(gòu)完整，腐蝕深度僅0.02mm。
這一結(jié)果表明，在酸性鹽霧等極端環(huán)境中，316L的低碳優(yōu)勢(shì)對(duì)鈍化膜的保護(hù)作用更為突出，能有效抵御Cl?與H?的協(xié)同侵蝕。
（三）循環(huán)鹽霧試驗(yàn)：接近實(shí)際工況的壽命預(yù)判
采用“鹽霧12小時(shí)→干燥6小時(shí)→濕潤(rùn)6小時(shí)”的循環(huán)試驗(yàn)（模擬濱海晝夜溫濕度變化），焊接狀態(tài)下的壽命差異最為直觀：316試樣在1200小時(shí)后出現(xiàn)明顯結(jié)構(gòu)脆化，彎曲試驗(yàn)時(shí)焊縫處斷裂；316L試樣在3000小時(shí)后仍無脆化現(xiàn)象，彎曲角度達(dá)120°仍完好。換算為實(shí)際服役壽命，在典型濱海環(huán)境中，316焊接構(gòu)件壽命約5-8年，316L則可達(dá)15-20年，壽命延長(zhǎng)2-3倍。
三、壽命影響因素：工況對(duì)差異的放大與弱化
316與316L的壽命差異并非絕對(duì)，而是隨工況變化呈現(xiàn)不同特征，核心影響因素包括焊接狀態(tài)、鹽霧濃度、溫度與應(yīng)力水平：
（一）焊接狀態(tài)：差異的“放大器”
非焊接狀態(tài)下，兩者碳化物析出風(fēng)險(xiǎn)均較低，在低鹽霧濃度環(huán)境（如距海岸線10km以上）中，壽命差異可縮小至10%以內(nèi)；但焊接后，316的晶間腐蝕缺陷被激活，即使在中等鹽霧濃度環(huán)境中，壽命也僅為316L的1/3-1/2。某濱海步道護(hù)欄工程顯示，非焊接316護(hù)欄服役8年無明顯腐蝕，而焊接316護(hù)欄僅5年就因焊縫腐蝕出現(xiàn)斷裂隱患，同期焊接316L護(hù)欄仍完好。
（二）鹽霧濃度：差異的“激活劑”
在低鹽霧濃度環(huán)境（如內(nèi)陸工業(yè)區(qū)，Cl?濃度＜50ppm），兩者鈍化膜均能維持穩(wěn)定，壽命差異不顯著；但在高鹽霧濃度環(huán)境（如海洋平臺(tái)，Cl?濃度＞1000ppm），316的點(diǎn)蝕與晶間腐蝕會(huì)加速發(fā)生，壽命衰減速率是316L的4倍。某海洋觀測(cè)站數(shù)據(jù)顯示，316材質(zhì)傳感器外殼3年即因腐蝕報(bào)廢，316L材質(zhì)則可穩(wěn)定服役10年以上。
（三）溫度與應(yīng)力：差異的“加速劑”
溫度升高（＞50℃）會(huì)加速碳化物析出與Cl?擴(kuò)散，使316的腐蝕速率提升2-3倍，而316L受溫度影響較小；同時(shí)，拉伸應(yīng)力（如結(jié)構(gòu)承重產(chǎn)生的應(yīng)力）會(huì)加劇316的應(yīng)力腐蝕開裂，而316L的應(yīng)力腐蝕閾值比316高30%以上。在高溫高應(yīng)力的濱海化工管道中，316管道平均壽命僅3年，316L則可達(dá)8年。
四、工程選型建議：基于壽命需求的精準(zhǔn)匹配
結(jié)合性能差異與工況特征，316與316L的選型需遵循“鹽霧濃度-焊接需求-壽命預(yù)期”三維原則：
- 優(yōu)先選316的場(chǎng)景：非焊接結(jié)構(gòu)、低鹽霧環(huán)境（距海岸線＞5km）、壽命需求＜8年的構(gòu)件，如內(nèi)陸化工設(shè)備的非焊接法蘭、濱海景區(qū)的非焊接裝飾件。此類場(chǎng)景中，316可節(jié)省10%-15%的成本，且壽命完全滿足需求。
- 強(qiáng)制選316L的場(chǎng)景：焊接結(jié)構(gòu)、高鹽霧環(huán)境（距海岸線＜1km）、壽命需求＞10年的關(guān)鍵構(gòu)件，如海洋平臺(tái)的焊接管道、濱海核電設(shè)備的承壓部件、跨海大橋的護(hù)欄焊接節(jié)點(diǎn)。建議優(yōu)先選用316L，若存在高溫高應(yīng)力工況，可進(jìn)一步選擇含氮的316LN型號(hào)提升強(qiáng)度。
- 過渡場(chǎng)景選型：中等鹽霧濃度（距海岸線1-5km）、非焊接且壽命需求8-10年的構(gòu)件，可選用316并配套鈍化處理（如酸洗鈍化），通過提升鈍化膜厚度彌補(bǔ)碳含量缺陷，成本比316L低8%左右，壽命可接近316L的80%。
316與316L不銹鋼的耐鹽霧腐蝕與壽命差異，核心是碳含量控制帶來的晶間腐蝕敏感性分化——316L通過低碳設(shè)計(jì)從源頭抑制了腐蝕隱患，在焊接、高鹽霧、高溫高應(yīng)力等嚴(yán)苛工況中展現(xiàn)出2-3倍的壽命優(yōu)勢(shì)；316則憑借成本優(yōu)勢(shì)，在非焊接、低鹽霧、短壽命需求場(chǎng)景中仍具實(shí)用價(jià)值。
工業(yè)選型中，需摒棄“材質(zhì)越貴越好”或“成本優(yōu)先”的單一思維，通過精準(zhǔn)評(píng)估鹽霧濃度、焊接狀態(tài)與壽命需求，實(shí)現(xiàn)“性能達(dá)標(biāo)、成本最優(yōu)”的平衡。隨著海洋經(jīng)濟(jì)與濱海工程的發(fā)展，316L在高鹽霧環(huán)境的應(yīng)用比例將持續(xù)提升，而通過表面涂層（如陶瓷涂層）與316L的復(fù)合使用，可進(jìn)一步延長(zhǎng)構(gòu)件壽命，為高鹽霧環(huán)境工程提供更可靠的材料解決方案。
